既存天井落下防止システム「N-Safe」
—供用中の天井でも、短期間で落下防止措置ができる—
国土交通省・建築研究所「建築物の耐震診断及び耐震改修の促進を図るための基本的な方針」に準拠
国土交通省 告示「安全上重要である天井および天井の構造耐力上安全な構造方法を定める件」に準拠
従来の工法と比較して、短期間かつ低価格で施工可能な
既存天井の落下防止措置技術「N-Safe（エヌセーフ）」を開発しました。
今後ますます高まると予想される、BCPや安心・安全の確保のため、
天井の落下防止の対策を講じたいというニーズに対応していきます。
◆スラブのある、ほぼ全種類の天井に対応
アンカーが打てる天井ならばシステム天井・軽天など問わず設置が可能です。
◆天井を解体しない下からの施工で、省スペース・短工期・営業継続を実現。
・全ての作業が下からなので、天井の解体を伴わない。
・作業スペースは脚立を置ける程度で済む。
・穴1箇所、水平材1本毎に作業を分けられるので安全に中断でき、営業を継続できる。
・足場が必要ないため、床を空ける必要がなく大規模な引っ越しが不要。
※一般的な天井工事で必要な足場の組み立てや、設備・石膏ボード・下地の解体が必要ありません。
国土交通省告示に準拠した特定天井の落下防止措置
「N-Safeシステム」
供用中の天井・特定天井でも短期間で措置対応
日栄インテックと大成建設との共同特許
「天井を落とさない工法」「大幅なコスト減と工期の短縮」

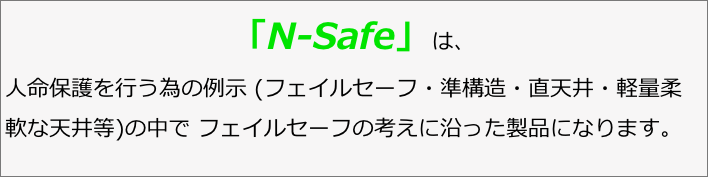

■「N-Safeシステム」とは？

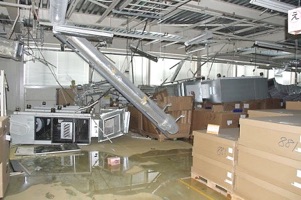

■天井落下事故の現状

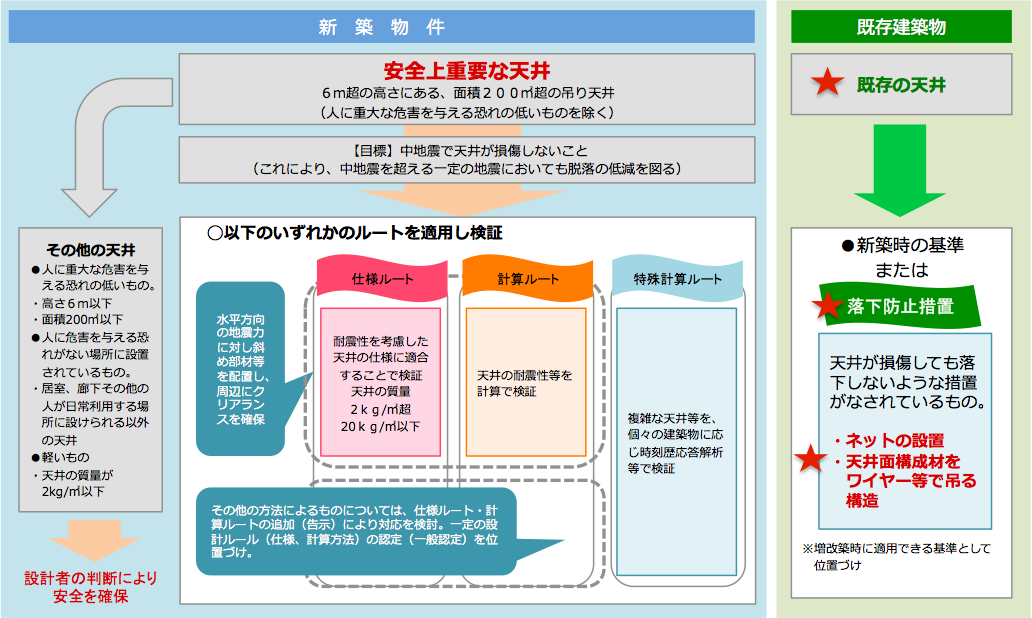

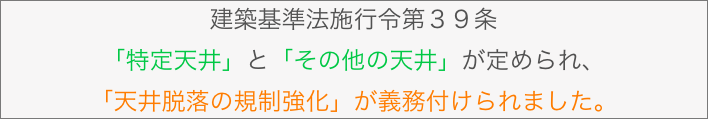

■国土交通省の新しい基準

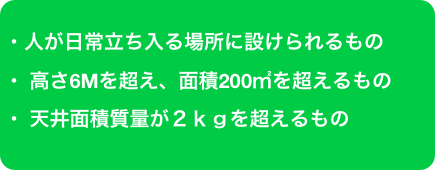

特定天井
（体育館・講堂・ホール・吹き抜けなど）

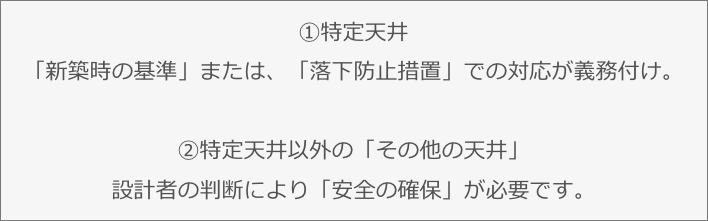

既存の天井の対策は以下の2つのうち一つ
または
■国土交通省の新しい基準
■日本建築学会のガイドライン
2013年3月5日日本建築学会様より
「天井等の非構造材の落下事故防止ガイドライン」が発表された。
フェイルセーフ：天井落下により人命に危険が及ぶことが予想される場合、予め意識的な設計 によって天井材の人体への接触を防ぎ、人命保護を達成する。(上記ガイドラインP33)

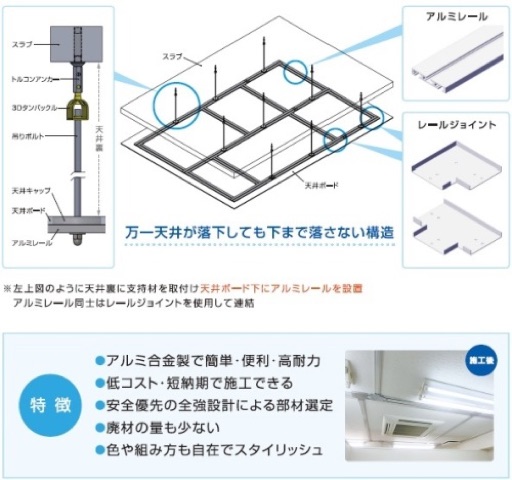

■「N-Safe」施工イメージ
注意：従来工法で特定天井の施工をする場合、仕様ルート11項目に従った施行は難易度が高く、施工できない可能性
がありますので、上記比較はあくまで参考にして下さい。
また、上記はあくまで一定規模の案件を予想した比較であり、現場規模、状況などにより増減いたします。

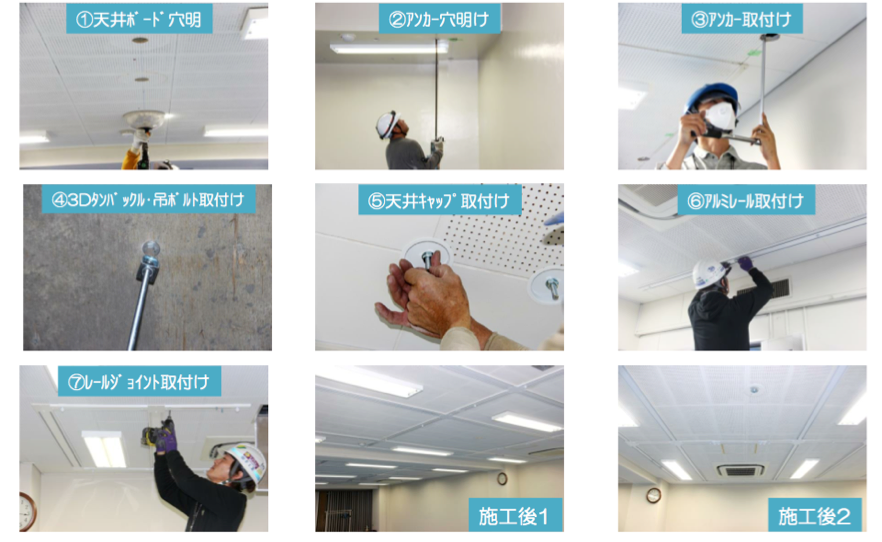

■「N-Safe」施工概要

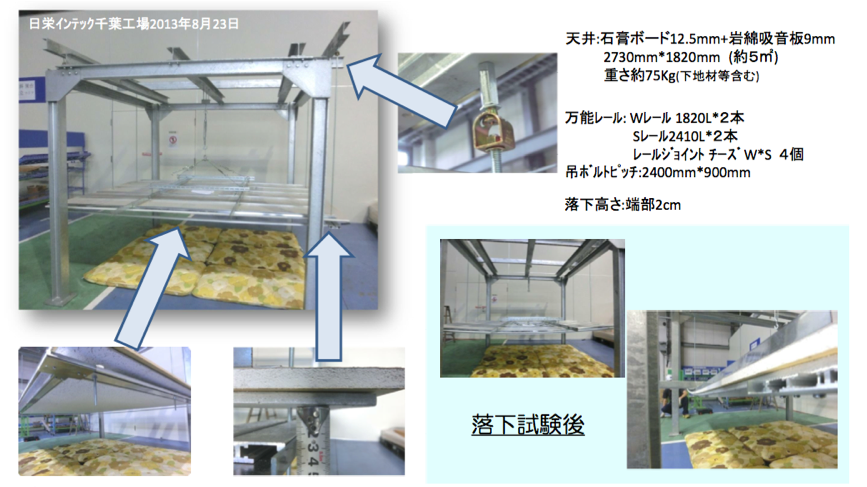

■「N-Safe」落下試験
施工ビデオ
簡単施工
コスト
1/2〜1/3以下
工期1/6以下

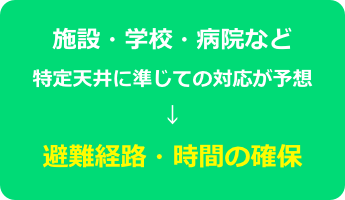

■文部科学省なども独自で基準？
2013年8月に教育委員会、学校などに通知
既存の体育館、プールなどについて国交省の特定天井に準じて扱い、落下防止策を施すように通知。
文部科学省
国土交通省よりも天井に対してはきびしい見解
建築基準法上「特定天井」とならない天井についても？
対策の対象とする。
天井高さ6ｍ以下でも、
200㎡超になる廊下等についても「特定天井」と同様に対応。
設計中のある国立大学付属病院なども
建築基準法上「特定天井」とならない天井についても？
各種カラー、木目調などあり。
３Dタンバックル
設置イメージ
アクリル板が天井材のイメージです。

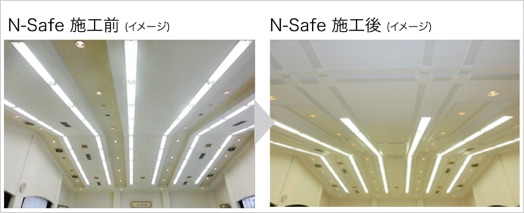

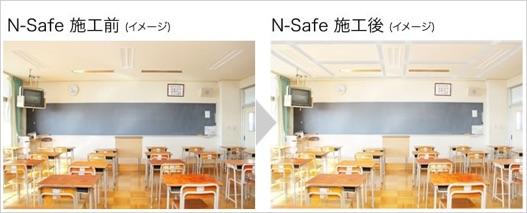

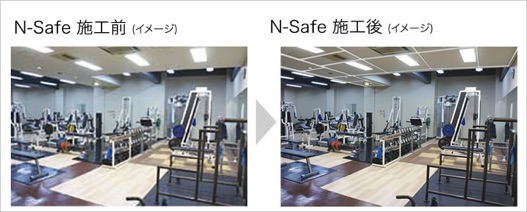

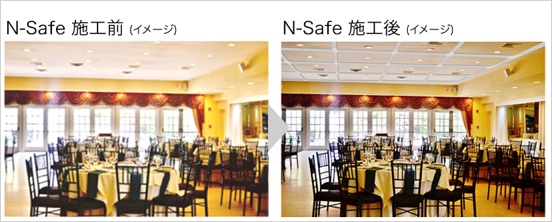

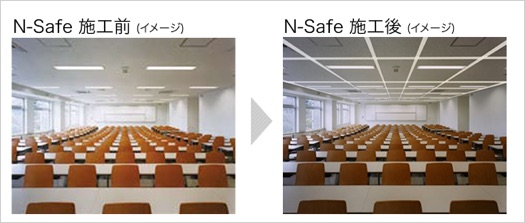

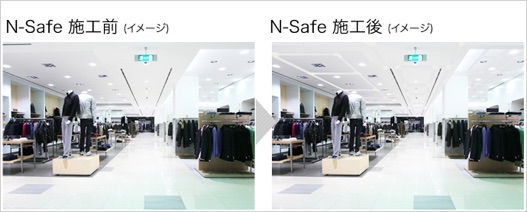

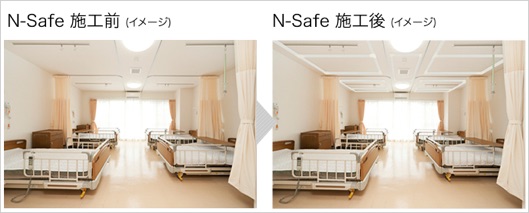

竣工イメージ
その他の天井
（廊下・居室・エントランス・ホールなど）
天井落下防止システムは、
天井落下防止器具「BBカチット」、「BBクリッパー」、
「スプリンクラー機能維持システム」との併用が効果的です！
既存建物の天井について
新築時の基準（仕様ルート）での対応は難しい？？
現実対応は、落下防止措置しかできない！
■検証ルート
仕様ルート
仕様ルートや計算ルートに適合しない複雑な天井の耐震性などを、実験や数値計算で検証
構造躯体を時刻歴応答解析で計算する建築物について、天井の耐震性などを検証
大臣認定ルート
計算ルート
水平震度方
簡易スペクトル法
応答スペクトル法
設計用震度または加速度の計算
ブレースの
耐力計算
組数の算出
配置計画
天井面と壁などのクリアランス算出
天井落下防止システム
N-Safe
結論、今後の既存天井の落下防止措置の流れは？？
各接合部
許容耐力による
検討
天井ユニット
水平許容耐力
による検討

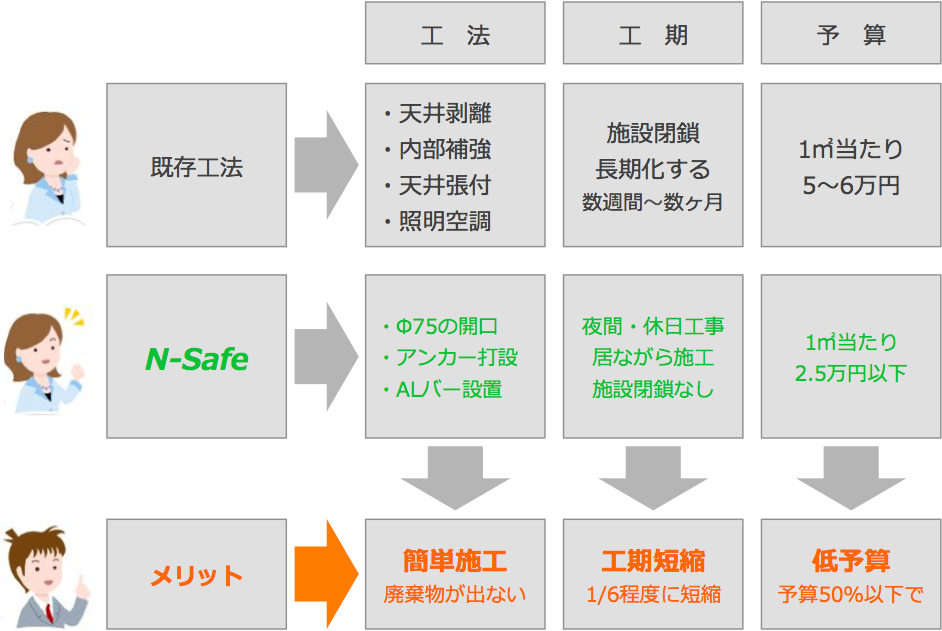

■「N-Safe」と「従来工法」の比較
検証ルート
3つの検証ルート
告示では、まれに発生する中地震程度で天井が損傷しないことを目標に、
仕様や計算方法を定めている。

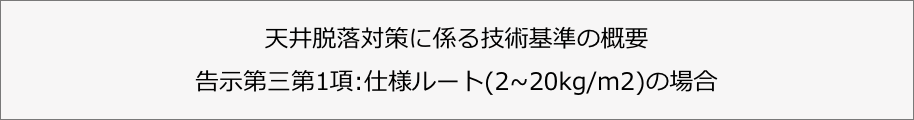

仕様ルートでも施工は大変

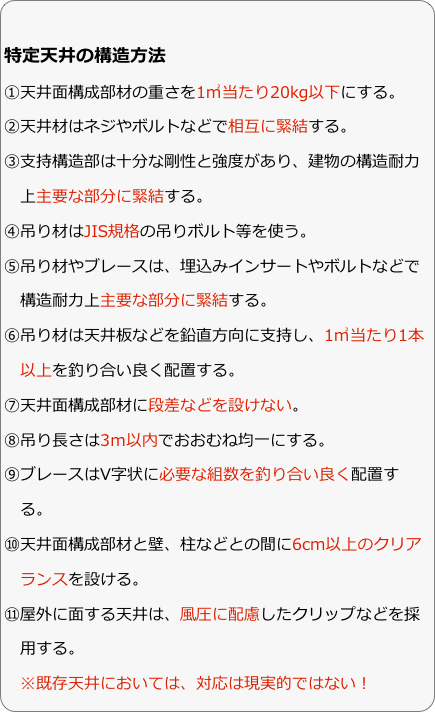

仕様ルートは告示が定めた「特定天井の構造方法に」に従って必要な対策を施すというもの。天井の重さを1㎡当たり20kg以下、吊りボルトを1㎡当たり1本以上設ける、周囲に6cm以上のクリアランスを設けるなど11項目におよぶ仕様がある。
仕様ルートでも計算は必要
仕様ルートでも計算は必要となります。天井の設置階に応じて決まる水平震度と、天井の重さを乗じて、地震時に天井面に作用する水平力を算定。耐力上、必要なブレースの数や接合部の強度をはじき出すなど・・・。
既存建築物においては、天井落下防止措置のみ

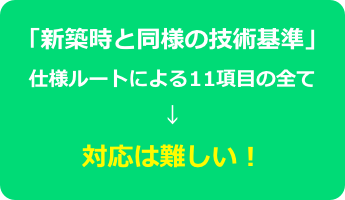

既存建物においては、「新築時と同様の技術基準」である仕様ルートでは、
対応は難しいため「天井落下防止措置」を講ずることが唯一の手段となります。
性能規定に従う
手続きは非常に困難！
既存天井は
落下防止措置
既存建物に「特定天井」に該当する部位がある場合は、
「既存不適格建築物」扱いとなります。
「建築物の耐震改修の促進に関する法律」における
「特定建築物」となります。
用途・規模に応じて耐震診断義務や落下防止措置等の
耐震改修工事の努力義務が科せられます。

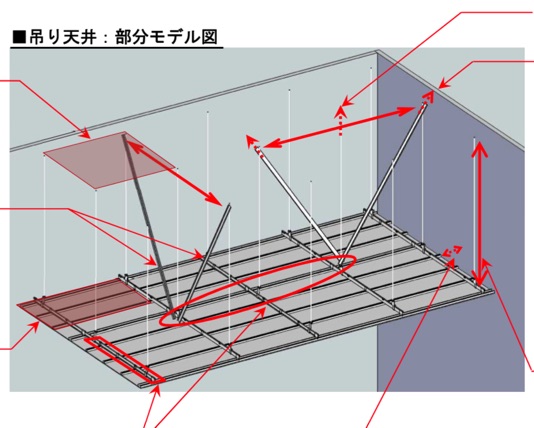

吊りボルトは、
１本/m²以上とすること
斜め部材は、
V字状に、算定 式で必要とされ る組数を釣り合 い良く配置
天井の単位面積質量
20kg/m2以下
天井材は、
相互に緊結し、荷重又は外力により、容易に滑り、外れ、損傷を生じないこと。
壁等との間に、
6cm以上の隙間を開ける
天井面に
段差等を設けない
吊り長さは、
3m以下で概ね均一とすること。
・吊り材には、吊りボ ルトを用いること
・吊り材は、構造耐力 上主要な部分等に取り 付けること
・構造耐力上主要な部分に取り付ける斜め部材又は吊り材は、 埋め 込みインサート、ボル ト等により取付け、 容易に滑り、外れ、損 傷を生じないものとす ること

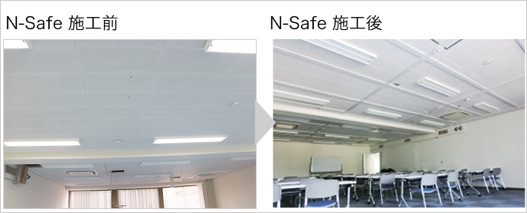

■「N-Safe」施工例
設計者の判断により安全を確保
建築物等への適合を義務付け
必ず対応
既存天井落下防止システム「N-Safe」
天上落下の不安
コンプライアンスは？
